TYB-101-P4
BASKETBALL

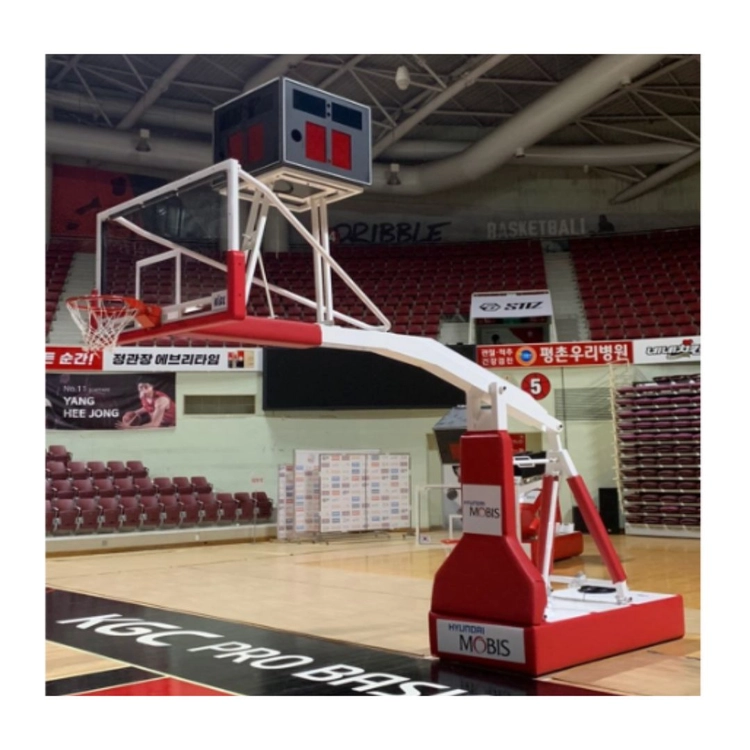

전자동기계식농구대(프로농구단용4면타이머)
프로농구단용 · 4면타이머 · 2중서포트 부착형
기본 정보
제품 사양
규격
- 설치 시 - 1800mm(W) X 5800mm(L) X 5000mm(H)
- 이동 시 - 1800mm(W) X 4900~5300mm(L) X 3100mm(H)
재질
- 주 프레임 - 200mm X 150mm X 4.2T / KSD 3568(일반구조용각형강관)
- 백보드 - 특수투명아크릴 (1800mm X 1050mm X 15mm)
- 인장강도 - 1500KG 이상
- 백보드 보호대 - 특수 아티론 발포재 및 EVA사용
- 농구림 - 국제경기용 고강도 2중 압축스프링 사용
- 바퀴 - 농구대 바퀴출몰 구동장치 (6인치 광폭 특수우레탄 회전바퀴 사용)
- 서포트 - 2중의 서포트 장착으로 흔들림 방지 및 높낮이 조절
- 스톱퍼 - 4개의 밀림방지용 안전고무장치 부착으로 인한 흔들림 최소화
제작 · 설치
- 체육관 현장 실측을 기본으로 앤드라인과 벽면 구조물의 거리 확인 후 제작
- 학생과 선수의 안전을 고려하여 안전거리 확보 설치
도장
- SHOT 처리 후 200℃ 고온 열처리 정전기 분체도장 적용
- 내구성과 내식성이 우수하여 장기간 사용에 적합
작동 방식
- 전원연결 후 원터치 방식의 스타트 버튼을 이용하여 자동으로 상·하강 작동
- 리미트 스위치 부착으로 작동의 안전성을 강화
- 농구대 상·하강 및 바퀴출몰 구동 시 2개의 모터가 개별 작동
전원 사양
주요 특징
자동 작동 조작패널 내 상·하강 로터리스위치와 스타트 버튼의 원터치 방식을 통해 손쉽게 작동 가능
타이머 부착 24/30초 4면 타이머 부착, 잔여시간 표시 기능
로고 부착 가능 시트지를 이용하여 학교 및 관공서 명과 로고(엠블럼)를 농구대에 부착가능
사후관리 및 인증
납품처 : 한국프로농구단연맹(KBL or WKBL) 농구대 납품
하자이행 A/S : 납품 후 2년 무상 보장 (하자보수보증 증권발행)
지정품 : 문화체육관광부 우수체육용구 생산업체 지정품
직접생산 :직접생산확인증명 - 중소기업중앙회(KBIZ)
보험 : 생산물배상책임(PL) 단체보험 가입
구조 검토 : 농구대구조안전진단 전문기관확인제품(국토부 지정-(사)한국건축구조기술사회)
※ 실제 제작 및 설치는 현장 구조, 천장 높이, 보강 필요 여부에 따라 일부 세부 사양이 조정될 수 있습니다.
